Рама, седло, крышки

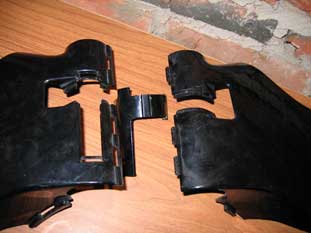

Крышки рулевой колонки

Снимая и устанавливая крышки, не сломайте зацепы и прорези, не защемите провода, проходящие в вырезах крышек.

Снятие

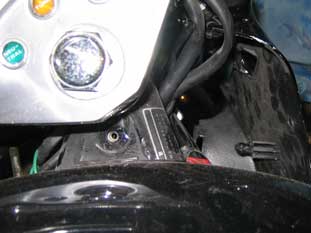

  1. Отвинтите крепежный винт, который находится сверху, на стыке правой и левой крышки.
  2. Отсоедините маленькую крышечку спереди, между правой и левой крышкой (под ней находится номер рамы).
  3. По всей длине стыка левой и правой крышки освободите зацепы на одной крышке из прорезей на другой.

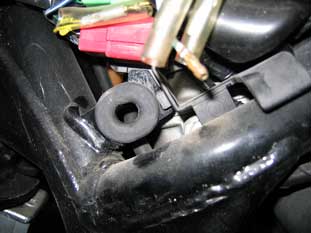

  4. Потяните поочередно обе крышки на себя, чтобы штырьки на них выскочили из резиновых колец.

Установка

Установка производится в обратном порядке.

Устанавливая крышку, постарайтесь, чтобы штырьки точно попали в резиновые кольца.

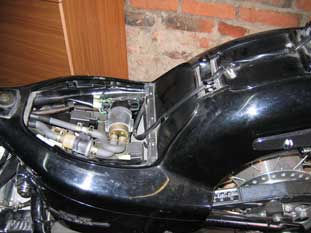

Седло

Снятие

  1. Отвинтите 2 крепежных винта. Винты находятся с двух сторон, по бокам, между водительской и пассажирской частью седла.
  2. Сдвиньте седло назад и поднимите.

Установка

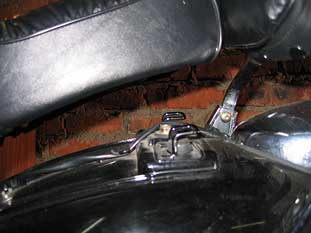

  1. Подсуньте пластмассовый язычок с передней стороны водительской части седла под пластинку на раме.
  2. Прижимая седло вниз, заведите крюки на заднем крыле в квадратные отверстия во внутренней пластине пассажирской части седла.
  3. Сдвиньте седло, таким образом, чтобы крюки зацепили кромки отверстий на пассажирской части седла, а отверстия для крепежных винтов в седле совпали с отверстиями на крепежных элементах на крыле.
  4. Завинтите 2 крепежных винта.

В процессе снятия / установки не защемите провода между седлом и рамой.

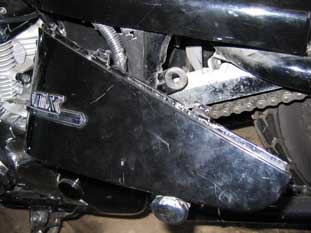

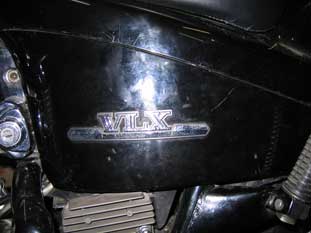

Боковые крышки

Снимая и устанавливая крышку, не сломайте язычки в ее верхней части, которые входят в пазы на крыле.

Снятие

  1. Потяните крышку на себя, чтобы штырьки на ней выскочили из резиновых колец на раме.
  2. Вытащите крышку.

Установка

  1. Заведите язычки на крышке в пазы на крыле.
  2. Надавите на крышку, чтобы штырьки на ней закрепились в резиновых кольцах на раме.

Устанавливая крышку, постарайтесь, чтобы штырьки точно попали в резиновые кольца. Их не видно!

Заднее крыло и подрамник

Снятие и установка заднего крыла

  1. Снимите боковые крышки.
  2. Снимите седло.

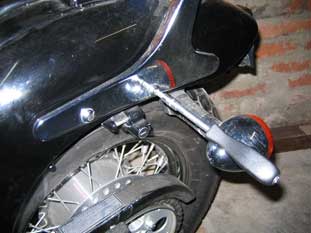

  3. Снимите спинку пассажирского сидения (выньте резиновые заглушки, отвинтите 4 винта крепления спинки к крылу).
  4. Отсоедините контакты заднего фонаря от блока контактов.

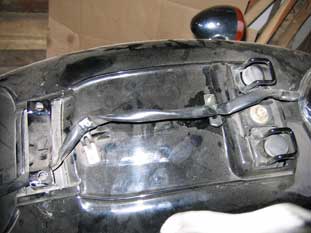

  5. Освободите кабель заднего фонаря из зажимов и направляющих.
  6. Отвинтите два винта и снимите задний фонарь.

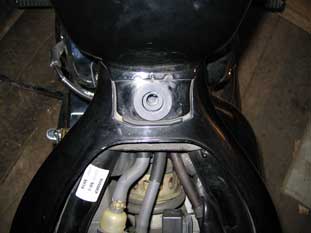

  7. Отвинтите винт крепления бензобака к раме.
  8. Отвинтите два крепежных винта сзади под крылом.
  9. Отвинтите винт и гайку сверху крыла.

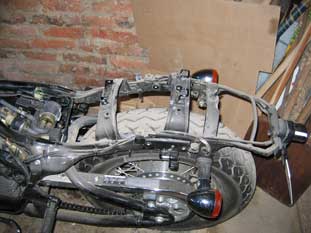

  10. Слегка приподнимите бензобак и снимите заднее крыло.

Установка заднего крыла производится в обратном порядке.

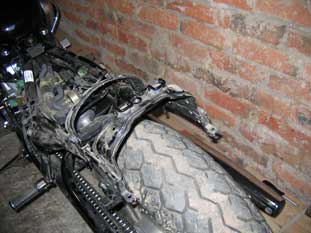

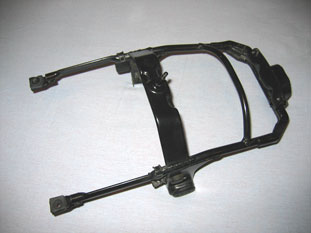

Снятие и установка подрамника

  1. Снимите заднее крыло.
  2. Отсоедините контакты фонаря подсветки номера и задних поворотников от блока контактов.
  3. Освободите кабели фонаря подсветки номера и задних поворотников из зажимов и направляющих.

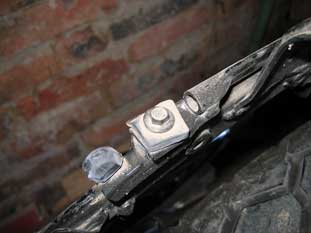

  4. Отвинтите два винта, две верхних гайки со шпилек и снимите подрамник.

Установка подрамника производится в обратном порядке.

Держатель шлема

Держатель шлема

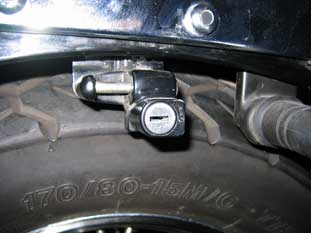

Держатель шлема приварен к раме над задним колесом с левой стороны. Открывается ключом зажигания, защелкивается вручную.

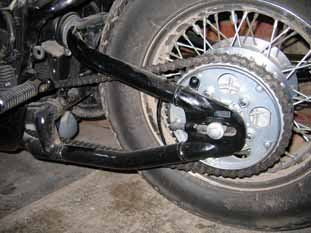

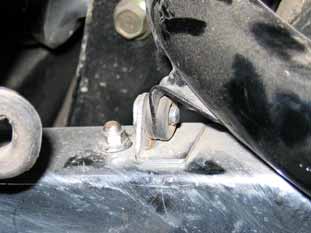

Крышка цепи

Снятие и установка

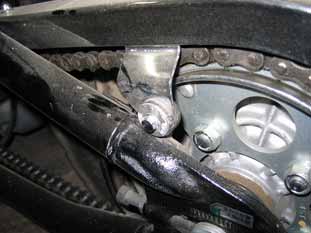

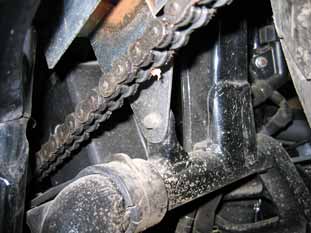

Для снятия крышки цепи отвинтите 2 крепежных винта и освободите штырек из направляющей. Установка производится в обратной последовательности.

Успокоитель цепи

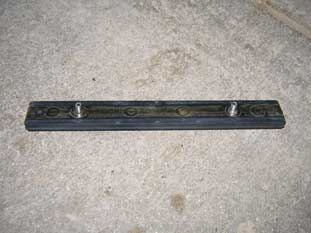

Успокоитель цепи

С внутренней стороны крышки цепи на двух винтах крепится успокоитель. В случае износа или повреждения его необходимо заменить. Будьте осторожны, привинчивая его к крышке - винты на нем очень легко сломать, перетянув гайку.
